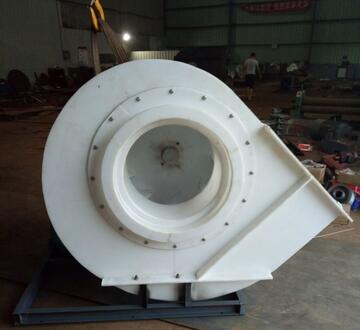

F4-72型玻璃钢离心防腐风机
F4-72型玻璃钢离心防腐风机添加时间:2016-12-31

产品详情

塑料防腐离心风机,它具有强度高、重量轻、耐腐蚀性能好、不易老化、噪声低等特点,是一种较理想的新型 防腐蚀风机,该系列风机适用于化工、纺织、电镀、实验室等场所排送含有一定浓度的酸、碱、盐等腐蚀性气体,也可作为一般工厂的建筑物通风换气用。不允许用 来排除含芳香族化合物、脂肪族与芳香族碳氢化合物的卤素衍生物、酮类等腐蚀性气体。风体使用温度为0°C~40°C,且避免阳光暴晒,现场附近不得有热源。
防腐离心风机结构形式及特点:
1
PVC.PP4-62A式风机主要由叶轮,机壳,电动机等组成。支架由型材制成。
(一)叶轮部:由叶片和叶毂组成,均采用聚丙烯塑料制成。
(二)机壳部:由机壳,支架组成,均采用聚丙烯塑料制成。
(三)电机部:采用防腐离心风机专用卧式电机,机身表面喷涂防腐漆。
2
.防腐塑料离心风机该系列风机气动效率高,噪声低,防蚀性强。
3
.适用的介质温度范围:-10-40,介质相对湿度≤100%,,含尘量≤100mg/m3
塑料离心风机外形与安装尺寸:
防腐离心风机安装尺寸



进风口

出风口

外型尺寸

安装尺寸

地脚螺柱

A1

A3

N-Md1

B1

B3

B4

B6

F

G

A

H

D

B

C

E

N-Md2

2A

110

190

6-M8

130

230

140

240

250

150

140

230

70

330

420

200







4-M10*220

3A

190

280

6-M8

175

275

220

310

360

245

220

310

95

330

510

240

4A

250

340

8-M8

235

330

285

385

445

295

275

405

125

435

570

240

5A

330

440

10-M8

295

395

350

450

545

375

360

500

155

555

700

260

6A

400

520

10-M10

340

440

420

520

640

450

390

580

185

585

820

340

7A

470

580

12-M10

400

520

490

610

750

520

475

705

210

675

905

335

8A

540

660

14-M10

460

580

560

680

850

590

535

730

240

970

1050

410

性能参数:
性能参数表

.塑料防腐离心风机安装使用注意事项
1
、塑料离心风机安装时,应先检查各零件连接是否牢固,转动是否灵活等,并要检查机壳内有无杂物。
2
、风机与基础结合面、进出口风管连接时,应调整自然吻合,不得强行连接,绝不允许风管的重量集中在机壳上,以免机壳变形影响正常运转。风机进出口风管应用软管连接,并注意风机的水平位置。
3
、安装后试拨叶轮转动,检查是否灵活,发现不妥之处应及时调整。
4
、安装完毕,各部位正常后才能进行试运转。试运转过程中要严格控制电流,不能超过额定值。为防止电机因过
载而烧毁,在风机启动和试运转时,必须在无荷载的情况下进行。如情况良好,逐步将阀门开启到规定工况为止。
.塑料防腐离心风机维护工作制度
1
、风机必须专人使用,专人维修。
2
、风机不许带病运行。
3
、定期清除风机内部的灰尘,特别是叶轮上的灰尘、污垢等杂质,以防止锈蚀和失衡。
4
、风机维修必须强调首先断电停车。
5
、除每次拆修后应更换润滑油外,正常情况下3-6月更换一次润滑油。
