产 品 说 明

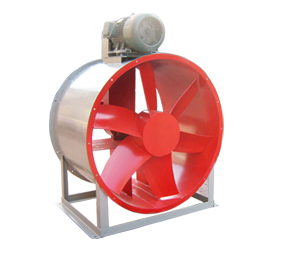

GD30K2—12型轴流通风机可作为管道的一部分联接于管道中间，适用于化工，造纸及其它工厂输送60度以下的空气和各种对电机有害的气体。
本风机按其叶轮直径共分NO
6、7、8、9、10等五个机号。叶片数有4片、6片两种。叶片安装角度可制成15度、20度、25度、30度四种。电动机安装在风筒上部，有可调的电机座板支承电机，并能调节中心距。全部采用三角皮带传动。轴承箱固定在风筒中央密封的防护筒内与介质隔离。
本型风机一般采用钢材焊接制成，如果输送含有腐蚀性、易燃性气体时可在订货时提出要求，特殊制作。
性能规范表 叶片数4
机号№
叶轮 | 主轴转速r/min | 序号 | 全压pa | 流量m3/h | 叶片角度 | 电动机 | |||
直径mm | 周速m/sec | 型号 | 功率kw | ||||||
6 | 600 | 45.5 | 1450 | 1 2 3 4 | 167 167 177 187 | 7200 9500 11300 13150 | 15 20 25 30 | Y90S-4 | 1.1 |
Y100L1-4 | 2.2 | ||||||||
30.2 | 960 | 1 2 3 4 | 74 74 78 81 | 4800 6300 7550 8700 | 15 20 25 30 | Y90S-6 | 0.75 | ||
7 | 700 | 53.1 | 1450 | 1 2 3 4 | 226 226 235 245 | 11500 14100 18000 20900 | 15 20 25 30 | Y100L1-4 | 2.2 |
Y112M-4 | 4 | ||||||||
35.2 | 960 | 1 2 3 4 | 93 93 98 103 | 7650 10000 12000 19900 | 15 20 25 30 | Y90L-6 | 1.1 | ||
8 | 800 | 60.7 | 1450 | 1 2 3 4 | 294 294 314 324 | 17300 22000 27000 31300 | 15 20 25 30 | Y132S-4 | 5.5 |
Y132M-4 | 7.5 | ||||||||
40.2 | 960 | 1 2 3 4 | 128 128 137 145 | 11400 14900 17800 20600 | 15 20 25 30 | Y100L-6 | 1.5 | ||
Y112M-6 | 2.2 | ||||||||
9 | 900 | 45.2 | 960 | 1 2 3 4 | 157 157 177 183 | 16200 21200 23200 29300 | 15 20 25 30 | Y112M-6 | 2.2 |
Y132M1-6 | 4 | ||||||||
10 | 1000 | 50.2 | 1 2 3 4 | 206 206 226 235 | 22600 29700 35400 41000 | 15 20 25 30 | Y132M1-6 | 4 | |
Y160M-6 | 7.5 | ||||||||
性能规范表 叶片数6
机号№ | 叶轮 | 主轴转速r/min | 序号 | 全压pa | 流量m3/h | 叶片角度 | 电动机 | ||
直径mm | 周速m/sec | 型号 | 功率kw | ||||||
6 | 600 | 45.5 | 1450 | 1 2 3 4 | 186 206 216 235 | 7800 9700 12000 14000 | 15 20 25 30 | Y90S-4 | 1.1 |
Y100L1-4 | 2.2 | ||||||||
30.2 | 960 | 1 2 3 4 | 78 88 98 104 | 5170 6430 7940 9270 | 15 20 25 30 | Y90S-6 | 0.75 | ||
7 | 700 | 53.1 | 1450 | 1 2 3 4 | 255 284 304 314 | 12500 15000 19000 22500 | 15 20 25 30 | Y100L1-4 | 2.2 |
Y112M-4 | 4 | ||||||||
35.2 | 960 | 1 2 3 4 | 103 118 128 137 | 8270 9930 12600 14900 | 15 20 25 30 | Y90L-6 | 1.1 | ||
8 | 800 | 60.7 | 1450 | 1 2 3 4 | 334 373 392 412 | 18100 22650 27900 33200 | 15 20 25 30 | Y132S-4 | 5.5 |
Y132M-4 | 7.5 | ||||||||
40.2 | 960 | 1 2 3 4 | 147 157 167 177 | 12000 15000 18500 22000 | 15 20 25 30 | Y100L-6 | 1.5 | ||
Y112M-6 | 2.2 | ||||||||
9 | 900 | 45.2 | 960 | 1 2 3 4 | 186 206 216 235 | 17500 21500 26800 32000 | 15 20 25 30 | Y112M-6 | 2.2 |
Y132M1-6 | 4 | ||||||||
10 | 1000 | 50.2 | 1 2 3 4 | 226 255 275 284 | 24000 30000 36000 43000 | 15 20 25 30 | Y132M1-6 | 4 | |
Y160M-6 | 7.5 | ||||||||
